串聯諧振實驗裝置是一款比較常規的高壓電纜實驗設備，廣泛應用于發電機、高壓電纜、高壓開關等的交流耐壓實驗，具有電壓等級高、升壓快等優點，很受廣大電力工作者的歡迎，那么串聯諧振電路根據被實驗設備的不同，需要進行不同的接線，具體來說是怎么接的呢？本文來為您簡單介紹。

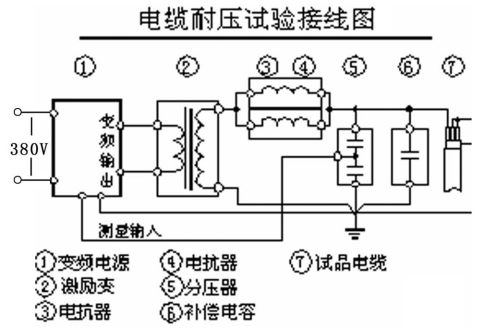

一、電纜交流耐壓實驗接線圖：

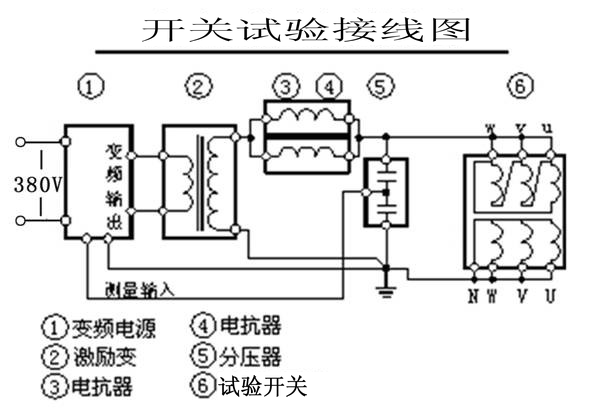

二、高壓開關實驗接線圖：

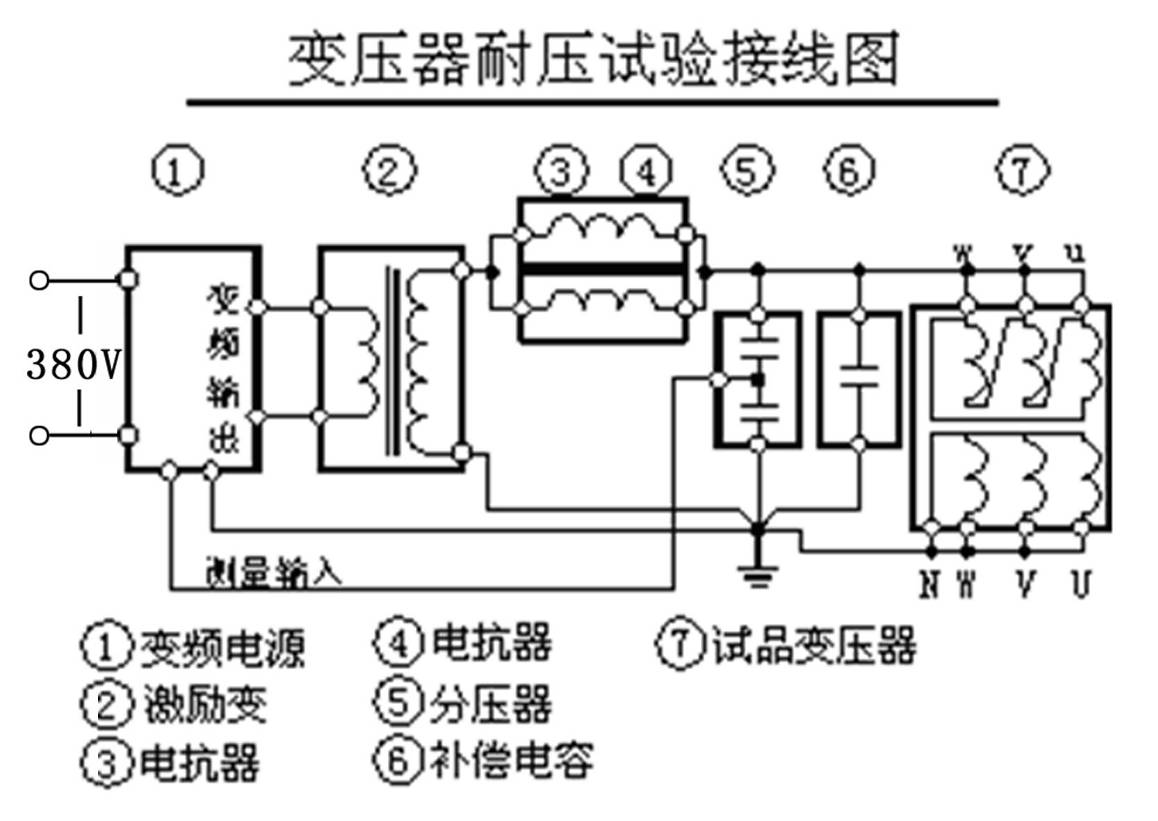

三、變壓器耐壓實驗接線圖：
不同的實驗產品，對應的接線方式是不一樣的，串聯諧振電路的實驗者們，需要根據被實驗產品的不同來進行接線，在學會了正確接線的同時，還需要選擇正確的串聯諧振實驗裝置，根據被實驗設備的不同，選擇的串聯諧振實驗裝置的大小和規格也不相同，電力工作者需要根據實際情況來進行選擇。
儀天成電力生產的YTC850系列串聯諧振實驗裝置，電壓等級涵蓋了35KV以下的羔羊電力實驗，可以根據客戶的實際需求來進行選擇，方便快捷，而且所生產的串聯諧振實驗設備支持送計量院檢測合格，三年質保，終身保修，讓您售后無憂哦！
湖北儀天成電力設備有限公司
2019年7月8日
